3S/4S 20A 40A 60A 리튬 이온 리튬 배터리 충전기 보호 보드 18650 BMS 드릴 모터 11.1V 12.6V/14.8V 16.8V 향상 균형.

Availability: In stock

US $0.83

저렴하고 할인 3S/4S 20A 40A 60A 리튬 이온 리튬 배터리 충전기 보호 보드 18650 BMS 드릴 모터 11.1V 12.6V/14.8V 16.8V 향상 균형 ✓ 전세계 무료 배송을 즐기십시오! ✓90 일 구매자 보호. ✓ 쉬운 반환. ✓ 환불 보장.

Product Discription

3 시리즈 12.6V 20A 리튬 배터리 보호 보드 (복구 기능-자동 복구)응용 범위: 3.6V 및 3.7V (18650, 26650, 폴리머 리튬 배터리 포함) 의 공칭 전압이있는 리튬 배터리제품 크기: 59*20*3.4mm제품 무게: 4.3g충전 전압: 12.6V-13.0V지속적인 출력 현재 (상한계): 20A (방열 환경이 좋지 않는 경우에, 사용하는 짐 현재를 감소시키십시오)지속적인 위탁 현재 (상한계): 10A표준 버전: 전기 드릴 시작 전류 아래 40A 전원 아래 65W.주 1: 전기 드릴의 성공적인 시작은 15C-20C 의 3 개의 전원 배터리 또는 10C-15C 의 6 개의 전원 배터리가 필요합니다 (일반 18650 전기 드릴을 시작할 수 없습니다! !); 경우 우연히 배터리 너무 작거나 전원 전기 드릴 너무 수없는 시작 당신에게 해결책을 말하기 위하여 소유자에게 연락하십시오.참고 2: 배선 0V, 4.2V, 8.4V, 12.6V 엄격히 다이어그램에 따라 의도적으로 단락.주 3: 솔질된 모터를 가진 짐을 위해, 축전기 (10 미크로포맷-1000 미크로포맷) 모터에 의해 생성된 반전 최고봉 전압이 보호 널과 방해하거나 MOS 관을 구멍을 뚫는 것을 방지하기 위하여 모터의 긍정 그리고 부정적인 맨끝과 병렬로 연결되어야 합니다.주 4: 시리즈의 건전지의 3 세트를 연결할 때, 건전지의 각 세트의 전압이 동일하다는 것을 보증하십시오. 그들이 동일하지 않은 경우, 별도로 배터리의 각 세트를 충전하고 시리즈에서 사용하십시오.방전 테스트 중에 더 빠른 전압 강하가있는 배터리는 나쁜 배터리입니다.가난한 전자 재단으로 일부 고객에게 설명: 좋은 배터리와 나쁜 배터리를 함께 섞지 마십시오! 배터리 3 세트의 용량/내부 저항이 가깝습니다. (2 좋은 배터리 + 1 가난한 배터리 사용 효과 = 3 가난한 배터리 사용 효과).가난한 전자 재단으로 일부 고객에게 설명: 좋은 배터리와 나쁜 배터리를 함께 섞지 마십시오! 배터리 3 세트의 용량/내부 저항이 가깝습니다. (2 좋은 배터리 + 1 가난한 배터리 사용 효과 = 3 가난한 배터리 사용 효과).113 시리즈 18650 배터리 25A11.1V (리튬 이온 18650 또는 리튬 이온 배터리 정격 전압)12.6V (리튬 이온 배터리 완전 충전 전압)10.8V ( Lipo 배터리 팩 정격 전압)리튬 배터리 보호 보드는 용접 탭이 포함되어 있지 않습니다.Bms는 방법을 활성화합니다: 그것을 위탁하기 위하여 12.6V li 이온 충전기를 사용하십시오.참고:1) 이 널은 고성능 전자 공구를 적합하지 않습니다, screwdrier를 위한 사용 및 교련, 전기 자전거 시리즈는, 어업 기계 및 1W LED, 이것을 사지 마십시오.2) 3A 장치의 위, battry 출력 비율은 3C 보다는 더 많은 것을 의미합니다.1C 정격 배터리, 2000mah 2ah * 1 = 2A 최대 작동 전류.3C 정격 배터리는 2ahx3 = 6A 최대 작동 전류를 의미합니다.aeProduct.getSubject()

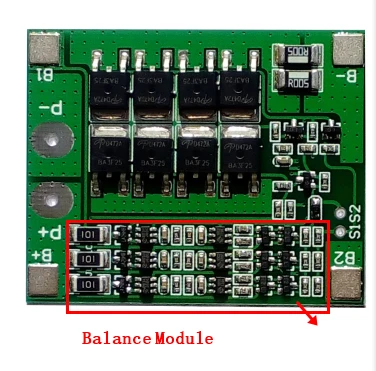

밸런서 그냥 보조 기능, 균형 의미 때 배터리 충전, 각 시리즈 배터리 필요 동일한 전압. 1개의 세포 전압이 4.2 v를 얻을 때, 다른 세포는 아닙니다, 첫번째 세포 전압은 동일한 수준으로 일어나는 다른 세포를 기다리기 위하여 출력할 것입니다.

참고:

배터리 내부 저항 차이 5 밀리 옴, 전압 0.03 볼트 전압, 용량 50 ma

특징:

1) 높 정확도 전압 탐지 회로;

2) 고전압 장치를 사용하여 충전기의 터미널;

3) 붙박이 3 단계에 현재 탐지 회로 (에 현재 1, 에 현재 2, 또는 짐 단락);

4) MOS 트랜지스터는 건전지 책임 및 방전을 통제할 수 있습니다;

5) 낮은 대기 현재 소비.

짧은 모수:

충전 전압: 4.25-4.35v ± 0.05v방전 전압에: 2.3-3.0v ± 0.05v최대 작동 현재: 25A최대 최고봉 현재: 35-40A작동 온도:-40 --- + 50저장 온도:-40 -- + 80소형: 50uA생활 주기: 그 후에 더 30000 시간저항: 100mΩ 보다는 더 적은짧은 컷: Protectable, 충전 수 수리크기: 56*45*4.0mm신청:진공 청소기, 마사지 배터리 팩, LED 백업 전원 공급 장치, 12V 리튬 이온 전자, 태양 광 발전 led, 요법

모수:

aeProduct.getSubject()

3S BMS Cnnection 지시:

aeProduct.getSubject()

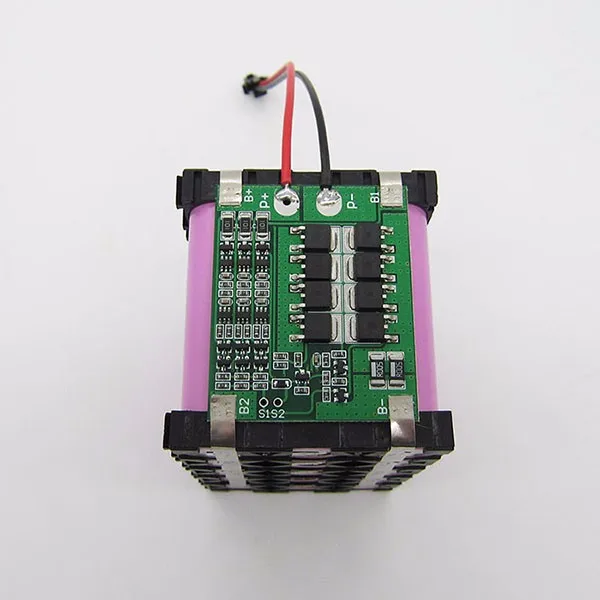

팩 참조

aeProduct.getSubject()

aeProduct.getSubject()

1

소개제품 이름: 3 문자열 12.6V 40A 리튬 배터리 보호 보드위탁 전압: DC 12.6V ~ 13.6V지속적인 출력 현재: 40A 최대 (열 분산 환경이 좋지 않는 경우에, 짐 현재를 감소시키십시오)지속적인 위탁 현재: 20a까지밸런스 버전제품 크기: 41*61*4mm향상된 버전제품 크기: 41*55*4mm적용 가능한 선택: 3.7V, 완전 충전 4.2V 리튬 배터리의 명목상 전압에 적용(를 포함하여 18650, 26650, 중합체 리튬 건전지), 170W 이하 교련될 수 있습니다참고 1: 성공적으로 드릴 시작 3 10C-20C 전원 배터리, 또는 6 5C-10C 전원 배터리 (권장 전원 배터리 모델: 소니 vtc4, vtc4A, vtc5A, vtc6) OV 및 12.6V 케이블, 3 평방 밀리미터 이상의 구리 와이어를 사용하십시오 (니켈 시트는 사용할 수 없습니다)주 2: 엄격 하 게 0V, 4.2V, 8.4V, 12.6V 다이어그램에 따라 연결 합니다. 와이어를 납땜 할 때 보드에 모든 구성 요소를 만지지 마십시오. 의도적으로 단락하지 마십시오.참고 3: 납땜 배터리 처음으로 충전 진행, 단일 배터리 초과 4.2V, "430" 저항기는 가열하고 방전됩니다 (가열을 중지하기 위해 약 4.19V 방전). "430" 저항기가 심하게 뜨거워지면 잘못된 선이 연결되어 있는지 확인하십시오.하드웨어 준비3S 12.6V 40A 리튬 배터리 보호 모듈, 배터리, 전원 공급 장치, 고전력 부하 저항 준비


아래 그림은 모듈 방전 다이어그램을 보여줍니다. 배터리는 3 문자열입니다. 연결된 배터리는 40A 방전 전류를 충족해야합니다. 그것은 건전지를 평행하거나 큰 출력 현재를 가진 건전지를 구매해서 깨달을 수 있습니다. 예를 들어, 배터리가 2000mAH 및 방전 다중 경우 10C, 2 3 문자열이 필요하고 방전 전류는 40a입니다.

아래 그림은 배터리 충전 다이어그램을 보여줍니다. 충전 전압은 DC12.6V ~ 13.6V. 충전 전류는 연결된 배터리에 따라 다르며 최대는 20A 이상입니다. 모듈은 균형 충전 경로를 가지고 있으며 배터리 성능이 다를 때만 균등화 기능이 작동합니다.

소개제품 이름: 4 문자열 14.8V 16.8V 40A 리튬 배터리 보호 보드위탁 전압: DC 16.8V ~ 17V지속적인 출력 현재: 40A 최대 (열 분산 환경이 좋지 않는 경우에, 짐 현재를 감소시키십시오)지속적인 위탁 현재: 20a까지밸런스 버전제품 크기: 45*60*4mm향상된 버전제품 크기: 44*55*4mm적용 가능한 선택: 3.7V, 완전 충전 4.2V 리튬 배터리의 명목상 전압에 적용(를 포함하여 18650, 26650, 중합체 리튬 건전지), 170W 이하 교련될 수 있습니다

참고 1: 드릴의 성공적인 시작에는 3 개의 15C-20C 전원 배터리 또는 6 개의 10C-15C 전원 배터리가 필요합니다 (일반 18650 드릴을 시작할 수 없습니다!).

주 2: 엄격히 지도 배선에 따라 0V, 4.2V, 8.4V, 12.6V, 16.8V, 의도적으로 단락.주 3: 부하 브러시 사용됩니다, 연결 비극성 커패시터 (내전압 위의 25V, 용량 10 미크로포맷-100 미크로포맷) 모터에서 역방향 스파이크를 방지하기 위해 모터의 포지티브 및 네거티브 터미널에. MOS 관을 끊으십시오.주 4: 시리즈의 건전지의 4개 그룹은, 건전지의 각 그룹의 전압이 동일하지 않는 경우에, 따로따로 각 건전지를 채우고 그 후에 시리즈에서 사용한다는 것을 보증합니다. 방전 테스트, 그룹이 불량 한 배터리 전압 드롭 빠른 배터리.아래 그림은 모듈 방전 다이어그램을 보여줍니다. 배터리는 4 문자열입니다. 연결된 배터리는 40A 방전 전류를 충족해야합니다. 그것은 건전지를 평행하거나 큰 출력 현재를 가진 건전지를 구매해서 깨달을 수 있습니다. 예를 들어, 배터리 2000mAH, 방전 다중 10C, 다음 4 시리즈 2 필요 및 최대 전류 방전 전류 40a에 도달 할 수 있습니다, 안정적인 방전 필요 4 문자열 4 수 있습니다, 그리고 열 분산에주의를 기울일 필요가 있습니다, 출력 건전지 힘은 급속하게 떨어질 것입니다.밸런스 버전:


향상된 버전:

아래 그림은 배터리 충전 다이어그램, 배터리의 4 시리즈, 실제 전체 충전, 전압 16.8V, 충전 전압 DC17V-18V, 충전 전류는 연결된 배터리에 따라 달라집니다, 최대는 20a를 초과하지 않습니다.밸런스 버전:

향상된 버전:

소개제품 이름: 3S 리튬 배터리 보호 보드 60A 향상된 버전(1) 제품 설명:이 제품은 일련의 리튬 배터리의 세 그룹을 충전/방전하는 데 사용되며 각 그룹은 여러 리튬 배터리를 병렬로 연결할 수 있습니다. 그것은연속 충전 전류 20A, 연속 방전 전류 40A, 80A 이하 순간 전류를 견딜 수 있습니다.과정에서, 열 조건. 방열 조건이 좋지 않은 경우에, 현재 사용량을 감소시키고 널을 하지 마십시오아이는 눈에 띄게 뜨거운 느낌을 가지고 있습니다. 충전 및 방전 중에 과충전 보호, 과방 전 보호 및 과전류보호, 단락 보호. 이 제품은 전기 훈련, 분무기, LED 빛, 낮은 힘 반전에서 사용될 수 있습니다.변압기 및 기타 제품의 충전 및 방전 배터리.(2) 제품 매개 변수:◆ 제품 모델: HW-552;◆ 크기: 41*60*1mm;위탁 전압: 12.6V-13V;◆ 최대 작동 현재: 60A (열 분산 조건은 아주 좋습니다);◆ 지속적인 위탁 현재 (상한계): 20A;◆ 지속적인 출력 현재 (상한계): 40A;◆ Overcurrent 보호: 125A;.◆ 과충전 감지: 12.8V (3 그룹 배터리)◆ 과충전 출시일: 12.3V (3 그룹 배터리)◆ 과방 전 탐지: 2.4V (1 그룹 배터리)◆ 과방 전 릴리스: 3.0V (배터리의 1 그룹에 대 한);◆ 단락 보호: 예;◆ 작동 온도: -40 -- + 85C;◆ 저장 조건: -40 -- + 125C.(3) 사용을 위한 지시:세 사용 시나리오A. 충전 (과충전 보호)

(1) 먼저, 배선은 위의 그림에 따라 엄격히 있어야합니다. 좋은 철사와 좋은 접촉을 사용하십시오때문에 작은 저항 원인이됩니다 큰 전류.압력 강하하고 많은 열을 생성하여 보드의 성능에 영향을 미칩니다.(2) 13V 전원 공급 장치를 보드의 충전 끝에 연결하고 충전을 시작합니다.(3) 보드는 배터리의 세 그룹의 총 시리즈 전압을 감지합니다. 전압이 12.8 v에 도달할 때, 널은건전지 위탁 회로를 끄십시오, 이것은 과충전 보호입니다(4) 배터리 팩 전압이 12.3V 이하로 떨어지면 과충전 보호 접점 및 보드가 다시 열립니다.배터리 충전 회로는 과충전됩니다.(5) 널이 위탁하는 도중 어떤 이유로 overcurrent/단락 보호 켜지는 경우에, 당신짐 측에 연결을 제거하고, 그 후에 힘을 끄고 다시 시작하기 위하여, 당신은 과전류 보호를 취소할 수 있습니다.하중을 분리, 몇 초 기다릴 수 있으며, 과전류 보호가 자동으로 취소됩니다.B. 방전 (과방 전 보호)

(1) 배선은 위 그림에 따라 엄격히 실행되어야 합니다. 좋은 철사와 좋은 접촉을 사용하기 때문에저항이 너무 크지 않더라도 큰 전류가 흐를 때 큰 전압 강하가 발생하고보드의 성능에 영향을 미치는 많은 열을 생성합니다.(2) 하중을 켜고 리튬 배터리 팩은 보드를 통해 부하로 전원을 공급합니다. 좋은 열 분산으로, 널은 할 수 있습니다열 분산이 아주 좋은 경우에 40a의 지속적인 현재를, 60A 도달하는 조차 저항하십시오.(3) 방전 과정에서 배터리의 특정 그룹의 전압이 과방 전 전압 한계에 떨어지면 보드를 감지합니다.과방 전 보호를 켜고 방전을 끄십시오. 보드 방전 중에 감지 된 배터리 전압 참고전선과 배터리로 인한 멀티 미터가있는 배터리 전체의 전압을 측정하는 것보다 낮을 것입니다.그래서 과방 전 보호가 켜져 나면 전압계를 사용하여 배터리 전체의 전압을 측정하여 종종 더 높습니다.2.4V. 또한 보드에 "0v" 터미널과 배터리 간접 라인이 좋지 않아 과방 전이 발생합니다.보호 전압은 2.4V 보다는 더 높습니다.(4) 배터리 전압이 3V 이상으로 상승하면 과방 전 보호가 방출됩니다. 과방 전 보호가 유효하지 않는 경우에더하여, 짐은 연결될 수 있고 과방 전 보호는 풀어 놓일 것입니다.C. 과전류 보호.전류가 너무 크면 보드가 과전류 보호 기능을 켜고 라인 연결이 끊어지고 충전 또는.전기 드릴 조건의 성공적인 시작:(1) 배터리의 방전 전류는 전기 드릴의 최소 시작 전류에 도달해야합니다.(2) 배터리 팩과 보호 보드 사이의 연결은 가능한 한 짧아야하며 와이어 코어는 가능한 한 두껍아야합니다.(3) 다른 조건은 따로 발견되고 보충됩니다.기능 다이어그램:

563 4 5 6 3 41 2 3 4
